TeleMatic. Das Fernwirksystem

PC-basiert. Das PC-basierte Prozessüberwachungs- und Steuerungssystem vereint innovative Fernwirk-Konzepte und bewährte Industrie-Standards mit der Zuverlässigkeit der SPS-Welt in einem System. Applikations- oder branchenspezifische L.sungen sind einfach und sicher realisierbar.

Die Highlights. Das offene und hochmodulare TeleMatic-System sorgt

ür die lückenlose Datenerfassung und Überwachung dezentraler Einrichtungen. Die Datenerfassung und -archivierung erfolgt remanent und event-orientiert nach dem Delta-Event-Standard. Durch ein umfangreiches und flexibles E/A-System und leistungsfähige CPUs ist parallel die Automatisierung von Maschinen, Verfahren und Anlagen möglich.

Plattformneutral. HST TeleMatic-Software ist für Standard Hardwarekomponenten der Hersteller Beckhoff und Siemens verfügbar. Wählen Sie die Hardwareplattform, die für Ihre Lösung perfekt geeignet ist.

TeleMatic. Condition Monitoring

Mit WATERVISION TeleMatic gelingt ein ideales Condition Monitoring. Sie brauchen sich also um die Sicherheit, Effizienz und die Verfügbarkeit beim Einsatz Ihrer Anlagen und Maschinen keine Sorgen mehr zu machen. Der allgemeine Zustand wird regelmässig erfasst und überwacht. So kann schon frühzeitig ein Verschlei. erkannt und gezielt behoben werden. Diese vorbeugenden Kontrollen geben Ihnen maximalen Investitionsschutz und sorgen für eine optimale Instandhaltung.

Die 3-Phasen-Leistungsmessklemme erfasst, überwacht und zeichnet die elektrischen Grössen von Antrieben auf. Eine 3-phasige Netzspannungsüberwachung ist integriert. Die oberen und unteren Grenzwerte für die Leiterströme sind einstellbar. In Verbindung mit der

Software überwacht die Klemme die Leistungsaufnahme von Aggregaten über einstellbare Zeiträume.

Daraus lassen sich veränderte Betriebszustände und Betriebsverhalten erkennen. Zus.tzliche Messwerte wie Gesamtenergieverbrauch, Leiterfrequenzen, Wirkungsgrade und Maximalströme ermöglichen weitere Diagnosen.

Ihre Vorteile

Beispiel Diagnosemöglichkeiten bei einer Pumpe:

Pumpe verstopft
Drehrichtung falsch
Rückschlagklappe geschlossen
Laufrad verschlissen

Diagnosemöglichkeiten bei einem Schieber:

Schieber sitzt fest
Schieberspindel abgerissen

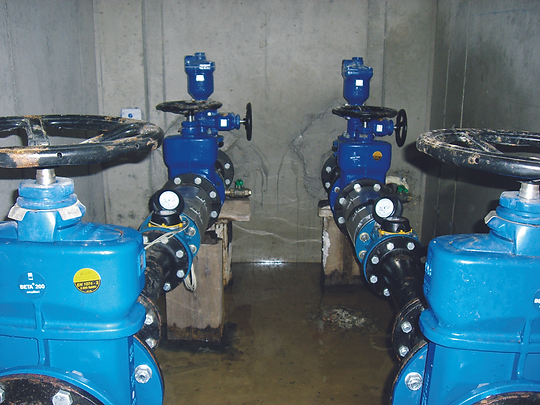

Phasen-Leistungsmessklemme Condition Monitoring bei Schiebern

TeleMatic. Smarte Anlagenbedienung

Die Smarte Anlagenbedienung vor Ort. Die smarte Bedienung vor Ort über mobil einsetzbare Tablet-PC’s bietet sowohl technische als auch wirtschaftliche Vorteile gegenüber fest installierten Bedienpanels an einem Schaltschrank. Ein fest installiertes Bedienpanel an einem Schaltschrank bleibt trotz hoher Investitionskosten mindestens 90% seiner Lebenszeit unbenutzt.

Ein Tablet-PC kann für vielf.ltige Zwecke verwendet werden und übernimmt für den Fall einer erforderlichen Vor-Ort-Bedienung die Funktion eines fest installierten Bedienpanels. Eine komfortable und sichere Anlagenidentifikation wird über einen Bedienschalter am Schaltschrank hergestellt. Durch Bet.tigung des Bedienschalters öffnet sich automatisch das zur Anlage zugeordnete Bedienbild auf dem Tablet. Durch eine verschlüsselte und schaltbare WLAN-Verbindung zwischen der Automatisierungsebene und dem Tablet ist eine komfortable kabellose Bedienung gegeben.

Ihre Vorteile

Einfache Bedienung durch mobile Tablets
Ortsunabhängige Bedienung
Geringere Investitionskosten
Mehrwert mobiler Tablets durch weitere
Nutzungsm.glichkeiten (Betriebsführung, Dokumentation)
Sichere Bedienung (schaltbares WLAN, Authentifizierung)

TeleMatic. Für die Steuerung

TeleMatic Standard ist die Software zur Prozessdatenerfassung, Archivierung, Übertragung und Alarmierung.

Alle Daten werden ereignisorientiert nach dem Delta-Event-Verfahren übertragen und archiviert. Ein volumenoptimiertes Protokoll auf Basis des TCP/ IP-Protokolls führt speziell im Fall einer GPRS Kommunikationsanbindung zu geringem Verbrauch des Datenvolumens und damit zu geringen Betriebskosten. Die Verwendung von Standard-Hardwarekomponenten schafft Sicherheit für die Investition.

TeleMatic Manager ist die Software auf der zentralen Seite zur Anbindung der TeleMatic-Stationen. Der TeleMatic Manager nutzt modernste Microsoft-

Technologien (.NET). Dadurch ist ein sicherer Betrieb auf aktueller Hardware mit Microsoft-Betriebssystemen

gewährleistet.

Einfache Bedienoberflächen ermöglichen den Zugriff auf die Daten aller verbundenen TeleMatic-Stationen. Sämtliche Prozesswerte sind einsehbar und ermöglichen die Diagnose ohne vorherige Parametrierung der Daten im SCADA-System. Eine integrierte Verbindungsüberwachung verschafft einen schnellen Überblick über den Kommunikationsstatus der Stationen.
